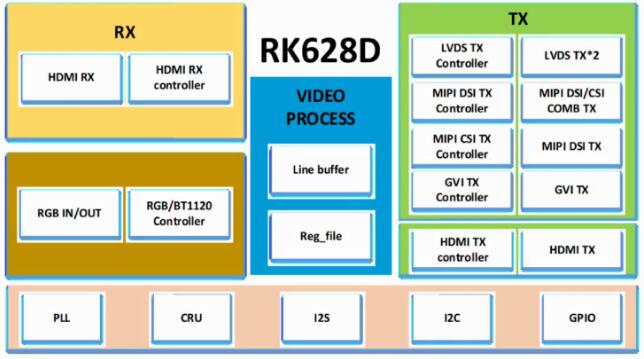

近日，瑞芯微發布了24合1視頻橋接芯片RK628D，可滿足多種產品的視頻接口轉換需求。RK628D支持三種輸入接口，九種輸出接口，僅一顆芯片即可實現多達24種視頻傳輸轉換接口的組合。RK628D可應用于六大場景包括多屏商顯、4K大屏轉接、智能投影儀、無線投屏、智能顯示屏、視頻采集轉換類產品。

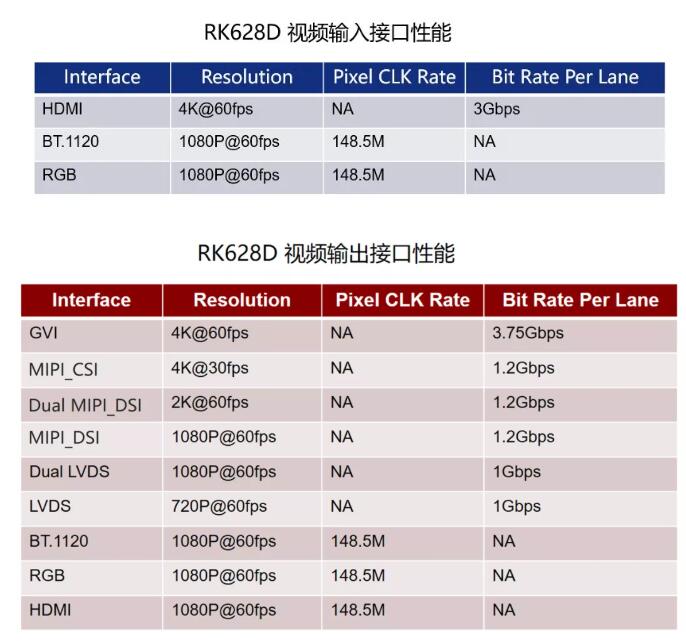

1. 24合1，接口組合更豐富

• 輸入接口支持：HDMI、RGB、BT.1120

• 輸出接口支持：HDMI、GVI、MIPI_CSI、單/雙LVDS、單/雙MIPI_DSI、RGB、BT.1120

• 支持同分辨率兩路接口同時輸出




2. 自帶MCU，提高硬件設計效率

• 內置MCU，無需主控便可獨立運行，可極大簡化硬件設計，并節約整機成本




3. 有效提高備貨率，成本更優化

• 大部分市場同類產品輸入/輸出的接口支持較為單一，而RK628D一顆轉接芯片，即可滿足24種輸入/輸出場景視頻轉換接口組合，廠商無需備料多顆不同轉接芯片，可有效提高備貨率

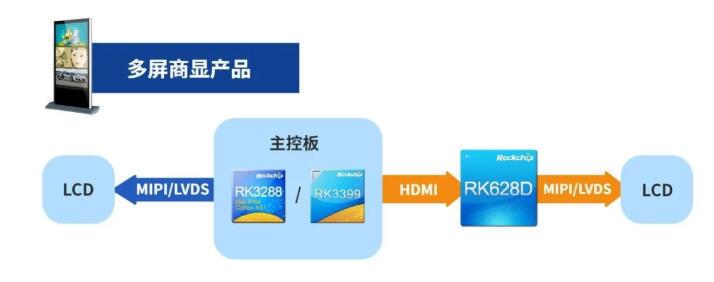

應用場景一：多屏商顯產品

產品形態：廣告機

橋接方式：HDMI IN --> MIPI/LVDS OUT，協助主控進行雙屏擴展，可支持雙LVDS/雙MIPI接口

< 多屏商顯產品轉接通路圖 >

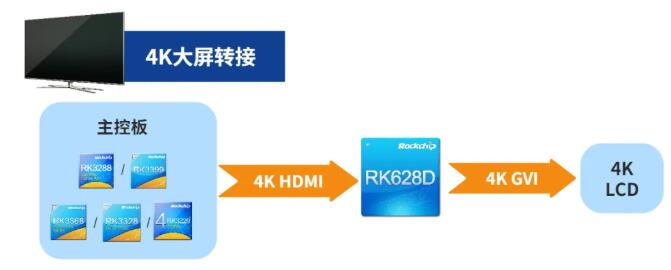

應用場景二：4K大屏轉接產品

產品形態：電視屏幕、商顯長條屏等

橋接方式：4K HDMI IN --> 4K GVI OUT，兼容電視GVI屏幕、商顯GVI長條屏

< 4K大屏轉接產品通路圖 >

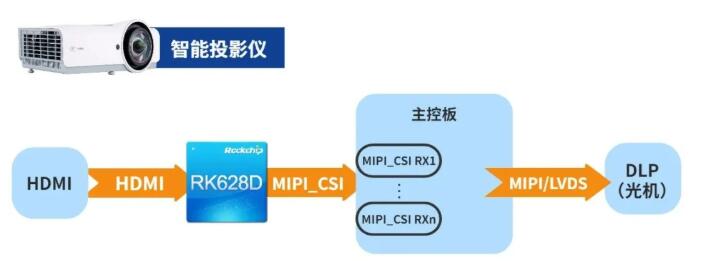

應用場景三：智能投影儀

橋接方式：HDMI IN --> MIPI_CSI OUT（多路MIPI_CSI接口可疊加多個RK628D實現轉接）

< 智能投影儀產品轉接通路圖 >

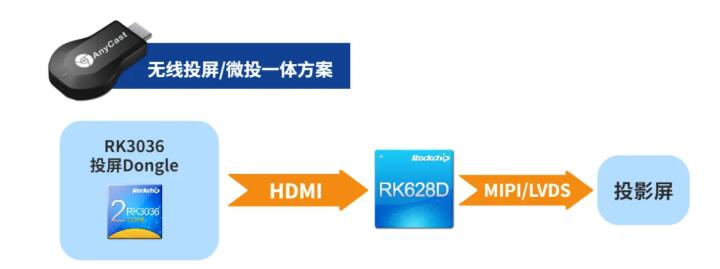

應用場景四：無線投屏/微投一體方案

橋接方式：HDMI IN --> MIPI/LVDS OUT，支持投屏Dongle擴展顯示屏功能

< 無線投屏產品轉接通路圖 >

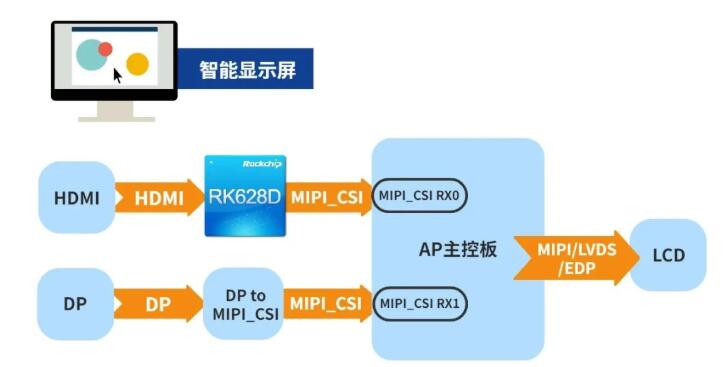

應用場景五：智能顯示屏

橋接方式：HDMI IN --> MIPI_CSI OUT，接入主控芯片，作為智能顯示屏視頻輸入

< 智能顯示屏轉接通路圖 >

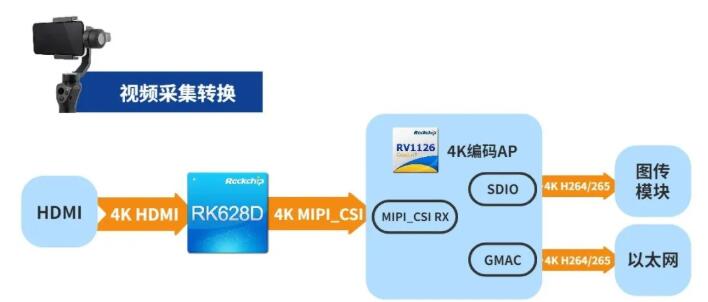

應用場景六：視頻采集轉換類產品

產品形態：云臺/無人機市場圖傳器、直播視頻采集產品、視頻采集卡等

橋接方式：HDMI IN --> MIPI_CSI OUT，[敏感詞]支持4K分辨率

< 視頻采集轉接通路圖 >
