肖特基勢壘二極管的等效電路和伏安特性

發布時間：2023-03-29作者來源：薩科微瀏覽：3644

不同材料和結構的肖特基勢壘二極管電路形式一樣，元件的具體參數不同。接下來我們來了解一下肖特基二極管的等效電路和伏安特性。


肖特基勢壘二極管的等效電路如圖所示，圖中虛線框部分表示管芯，其余為封裝寄生元件。關鍵元件的名稱和意義如下：

（1）
 為二極管的非線性結電阻，是阻性二極管的核心等效元件。
 隨外加偏壓而變化，正向時約為幾歐姆，反向時可達兆歐量級。
（2）
 為二極管的非線性結電容，就是金半結構的勢壘電容，隨二極管的工作狀態而變，電容量在幾分之幾皮法到一皮法之間。
（3）
 為半導體的體電阻，又叫串聯電阻。點接觸型二極管的
 值為十歐姆到幾十歐姆，而面結合型二極管的
 值約為幾歐姆。
肖特基勢壘二極管作為非線性電阻應用時，除結電阻之外，其他都是寄生參量，會對電路的性能造成影響，應盡量減小它們本身的值，或在微波電路設計時，充分考慮這些寄生參量的影響。


伏安特性

一般的，肖特基勢壘二極管的伏安特性可表示為：

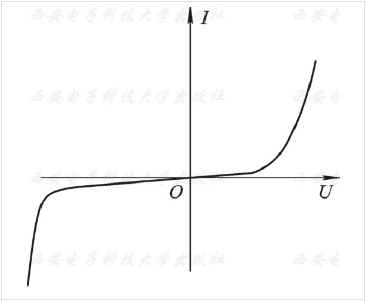

與理想金半接觸相比，多了一個修正因子n。對于理想的肖特基勢壘，n=1；當勢壘不理想時，n>1，且點接觸型二極管n>1.4，面結合型二極管n=1.05~1.1。下圖是肖特基勢壘二極管的伏安特性曲線：


肖特基勢壘二極管的伏安特性曲線
