在 電子小幫手電路中的設計原理 中，給出了實現電路電子開關電路分析。

電路的原理圖如下圖所示。

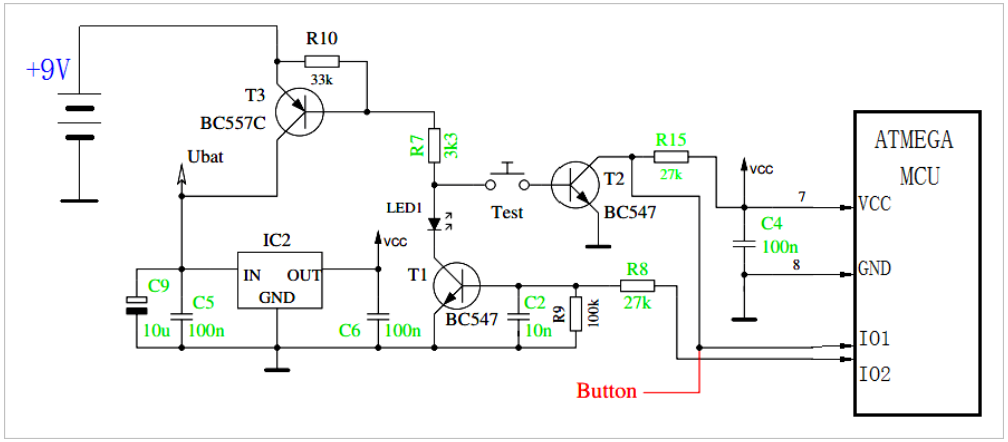

▲ 開關電路簡化后的電路

在電路上電之前。開關"TEST"斷開，單片機也沒有通過VCC加電。此時，T1的基極通過R9(100k)接地，處于截止?fàn)顟B(tài)。T3的基級電阻R7所連接的Test，T1都處于截止?fàn)顟B(tài)，所以T3也處于截止?fàn)顟B(tài)。

電源+9V被T3隔離，沒有加載穩壓芯片IC2上，IC2的輸出VCC保持低電平。

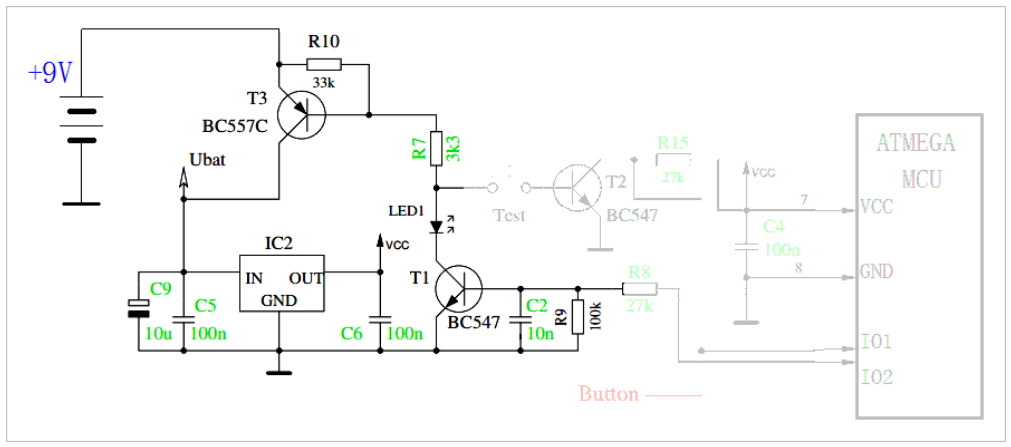

▲ 電路關閉狀態

按動按鈕“TEST”啟動電路，T3的基極通過R7，Test，T2的b-e接地，從而使得T3導通。此時+9V通過T3加到IC2穩壓芯片。IC2輸出VCC是加到單片機上。

單片機工作后，通過IO2輸出高電壓，通過R8使得T1導通。此時即使Test松開，T3的基極也可以通過R7,LED1，T1接地，實現電源自鎖打開。

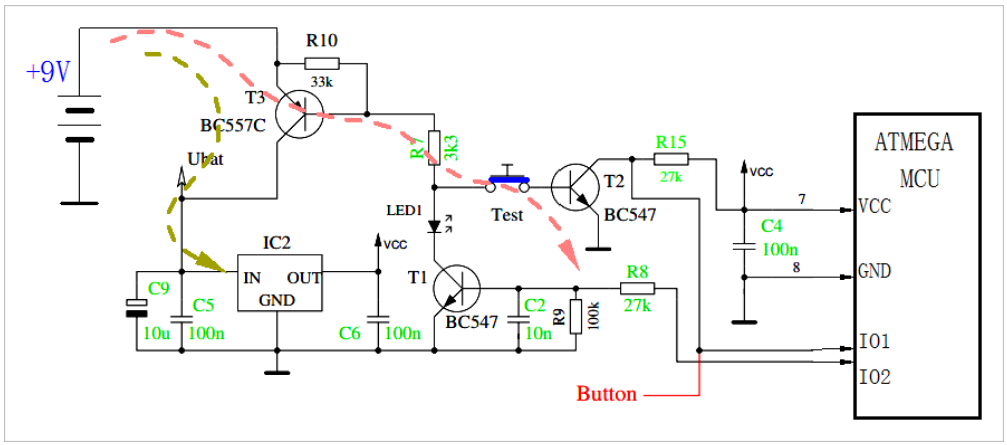

▲ 按動TEST，啟動電路

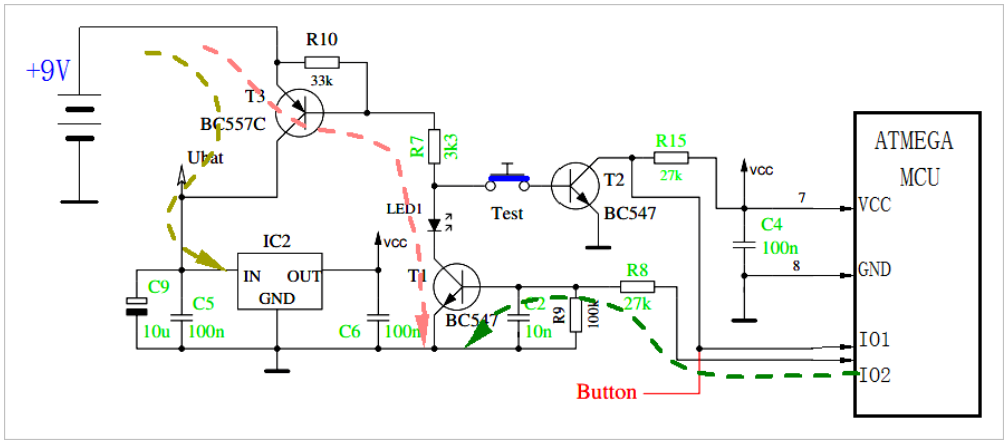

▲ 電路啟動后，由MCU提供T1基極電壓，從而維持T3導通

之后，單片機軟件可以來使得IO2端口重新變成低電平，使得T1截止，進而使得T3截止。

可以根據IO1端口，讀取T2的開關狀態，進而判斷用戶是否按動功能鍵。判斷用戶按動Test之后，等到用戶釋放Test之后，便可以將IO2置低電平。

也可以根據軟件功能，實現自動延遲掉電，進而減少對供電電源的消耗。
