深入解析穩壓二極管ZM4749A

發布時間:2024-06-03作者來源:薩科微瀏覽:1130

薩科微slkor穩壓二極管ZM4749A的性能解析

ZM4749A是一款具有24V穩壓值穩壓二極管。這意味著當該二極管在電路中正常工作時,它將維持其兩端的電壓在大約24V的范圍內。這一特性使得ZM4749A在需要精確電壓輸出的應用中非常有用。

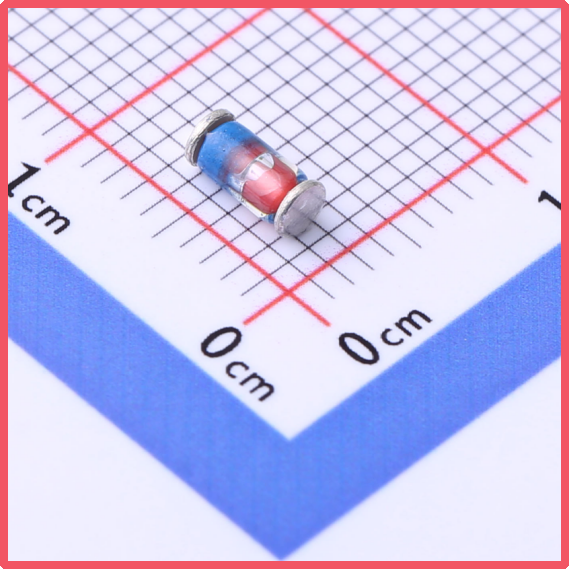

薩科微Slkor穩壓二極管ZM4749A產品圖



關于精度,ZM4749A的穩壓精度為±5%。這意味著在正常工作條件下,其實際穩壓值可能會在22.8V至25.2V之間波動。盡管這一波動范圍相對較小,但在對電壓精度要求極高的應用中,仍需考慮這一因素。

在功率方面,ZM4749A的額定功率為1W。這意味著它可以在不超過1W的功率下長時間穩定工作。當電路中的電流或電壓超過這一范圍時,二極管可能會受損或失效。因此,在設計電路時,需要確保ZM4749A的工作條件不會超過其額定功率。


薩科微Slkor穩壓二極管ZM4749A規格書



反向電流(Ir)是穩壓二極管的一個重要參數。對于ZM4749A,其反向電流在18.2V時為5μA。這一參數描述了當二極管反向偏置時,通過二極管的電流大小。在實際應用中,反向電流的大小通常不會對電路產生顯著影響,但在某些特定應用中可能需要關注。

阻抗(Zzt)是穩壓二極管的另一個關鍵參數。對于ZM4749A,其阻抗為25Ω。這一參數描述了當二極管處于穩壓狀態時,其兩端的等效電阻。阻抗的大小會影響電路中的電流分布和電壓分布,因此在設計電路時需要充分考慮這一因素。


薩科微Slkor穩壓二極管ZM4749A相關參數



識別與判斷穩壓二極管

一、外觀識別

首先,從外觀上識別穩壓二極管。穩壓二極管通常具有與普通二極管相似的外觀,但通常在管身上會有特定的標記或顏色編碼來指示其穩壓值。這些標記可能是數字、字母或顏色的組合,具體取決于制造商和型號。

二、型號識別

型號是識別穩壓二極管的關鍵信息。例如,ZM4749A這樣的型號通常會包含穩壓值(本例中為24V)、精度、功率等關鍵參數。通過查閱薩科微提供的數據手冊或在線資源,可以獲取關于特定型號的詳細信息。

三、電氣參數判斷

穩壓值判斷:要判斷穩壓二極管的實際穩壓值,可以使用電壓表在電路中測量其兩端的電壓。將穩壓二極管與適當?shù)碾娮韬碗娫催B接,調整電源電壓,觀察電壓表的讀數。當電壓表讀數穩定在預期穩壓值附近時,即可確認穩壓二極管的穩壓值。

精度判斷:精度是穩壓二極管的一個重要參數,表示其穩壓值的波動范圍。為了判斷穩壓二極管的精度,可以重復上述穩壓值測量過程,并記錄多次測量的結果。如果測量結果的波動范圍在制造商指定的精度范圍內,則認為該穩壓二極管的精度符合要求。

反向電流判斷:反向電流是穩壓二極管在反向偏置時通過的電流。為了測量反向電流,需要將穩壓二極管反向連接到電源和電流表之間。逐漸提高電源電壓,同時觀察電流表的讀數。當電壓達到特定值(如ZM4749A的18.2V)時,記錄下電流表的讀數。這個讀數即為反向電流的大小。如果反向電流過大,可能表示穩壓二極管已損壞或性能不佳。

阻抗判斷:阻抗是穩壓二極管在穩壓狀態下的等效電阻。為了測量阻抗,需要將穩壓二極管與適當?shù)碾娮韬碗娫催B接,并使用電壓表和電流表測量其兩端的電壓和通過的電流。通過歐姆定律(V=IR)計算阻抗值。如果測量結果與制造商提供的數據手冊中的阻抗值相近,則認為該穩壓二極管的阻抗符合要求。

四、功能判斷

除了上述電氣參數判斷外,還可以通過觀察穩壓二極管在電路中的功能來判斷其工作狀態。例如,在電源電路中,穩壓二極管用于穩定輸出電壓。如果電路中的輸出電壓保持穩定且符合預期值,則說明穩壓二極管工作正常。如果輸出電壓波動較大或不符合預期值,則可能需要檢查穩壓二極管是否損壞或性能不佳。




薩科微穩壓二極管(齊納二極管)
