應用背景

三極管和MOSFET都能實現以小控大的目的，比如以小電流控制大電流，或者以低電壓控制高電壓，但是由于三極管和MOSFET的自身結構所限，并不能實現控制電路和開關電路的電氣隔離，對于需要電氣隔離的高速數據傳輸應用而言，就需要選擇具備電氣隔離功能的器件。

應用難點

想要實現具有電氣隔離功能的高速數據傳輸應用，首先數據傳輸電路要具備較高的電氣隔離能力，也就是輸入回路與輸出回路之間沒有電氣聯系，輸入回路和輸出回路之間可以承受幾千伏的高壓。其次數據傳輸電路要具備較低的傳輸時延，以實現高速數據傳輸功能。最后則是電路器件選型要符合相關環境以及法規認證要求，以符合產品出口銷售的合規性。

解決方案

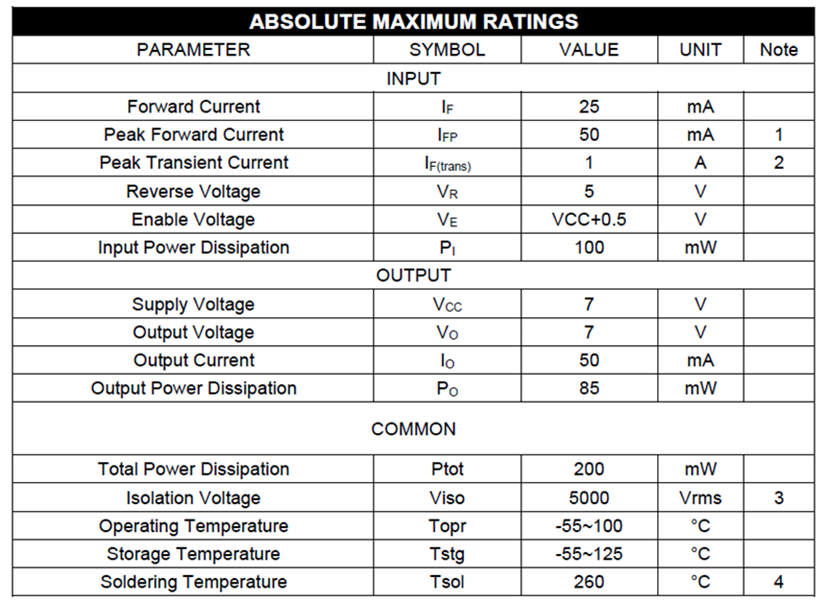

1.我們選用薩科微半導體高速邏輯門光電耦合器6N137來搭建高速數據傳輸電路，6N137的輸入回路和輸出回路隔離電壓可達5000Vrms（AC 1分鐘, R.H. = 40 ~ 60%），具有較強的隔離能力，避免了數據傳輸應用的輸入回路和輸出回路之間電壓差較大時導致的電氣擊穿。

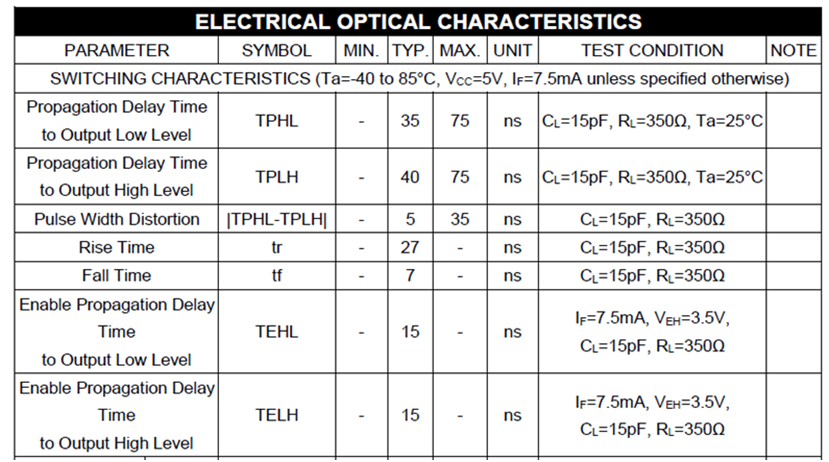

2. 當環境溫度Ta=25°C, VCC=5V, IF=7.5mA，CL=15pF, RL=350Ω，6N137的開關時延TPHL典型值為35ns，TPLH典型值為40ns，此時可以滿足10Mbit/s的傳輸速率，可以實現數據傳輸應用的高速數據傳輸功能。

3. 6N137符合REACH和無鹵素，并且滿足MSL class 1等級，并且相關的UL，VDE，CQC在等待監管批準中，對于有出口需求的產品而言，可以放心選型，具體進度可以咨詢薩科微半導體（https://www.huanghaixing.com/）。

總結

薩科微半導體高速邏輯門光電耦合器6N137具有高隔離電壓，低開關時延，并符合一系列法規認證，可以較好的滿足有電氣隔離要求的高速數據傳輸應用。
