本文主要講解一下二極管在電路中常見的作用，以饗讀者。

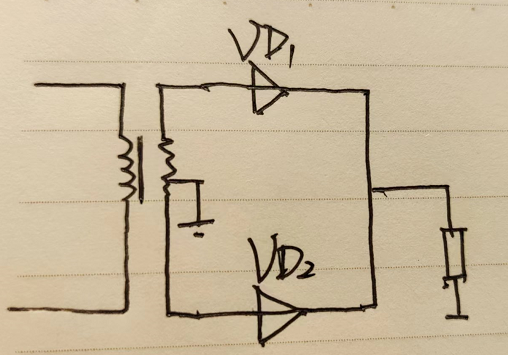

01：全波整流電路

電路中的VD1和VD2為整流二極管，在電源電路中都是用整流二極管來組成整流電路，整流電路將交流電壓轉換成單項的脈動直流電壓。

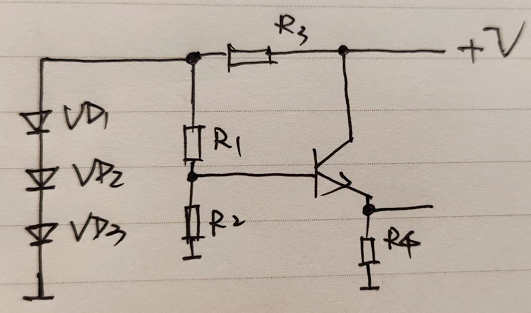

02：穩壓電路

電路中的三個二極管VD1、VD2、VD3構成串聯電路，在電路中起著直流穩壓的作用。

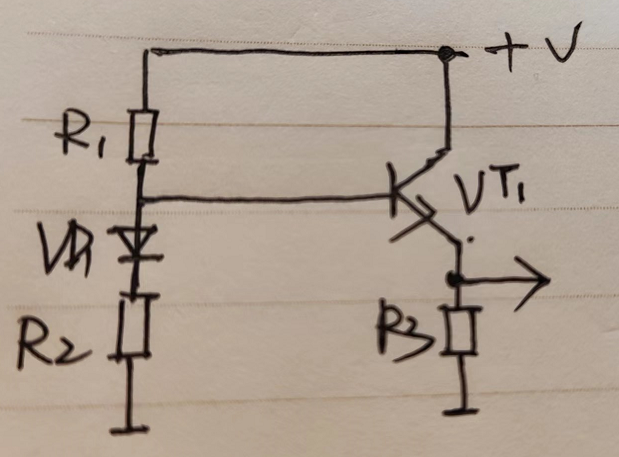

03：溫度補償型偏置電路

這是一種特殊的分壓偏置電路，二極管VD1用來進行溫度補償，三極管VD1工作更加穩定，受溫度影響更小。

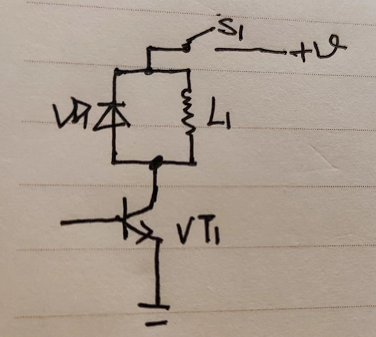

04：保護電路

電路中二極管VD1用來保護驅動三極管VT1，這種保護電路在繼電器和電磁鐵電路中廣泛使用。

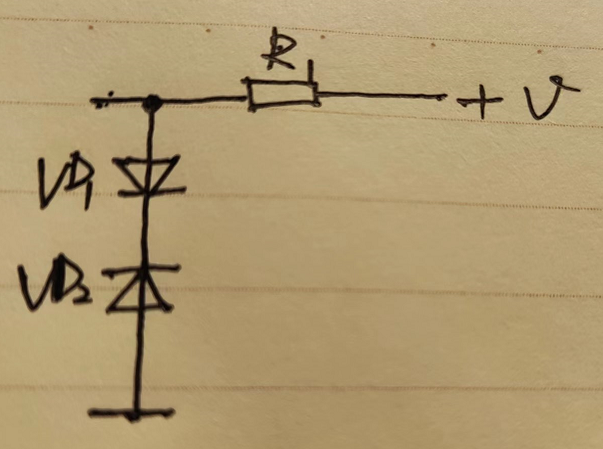

05：穩壓值調節電路

如果穩壓二極管的穩壓值不能滿足使用要求時，可以使用二極管進行穩壓，電路中VD2就是穩壓二極管，VD1是普通二極管，VD1能增加直流電壓0.6V。

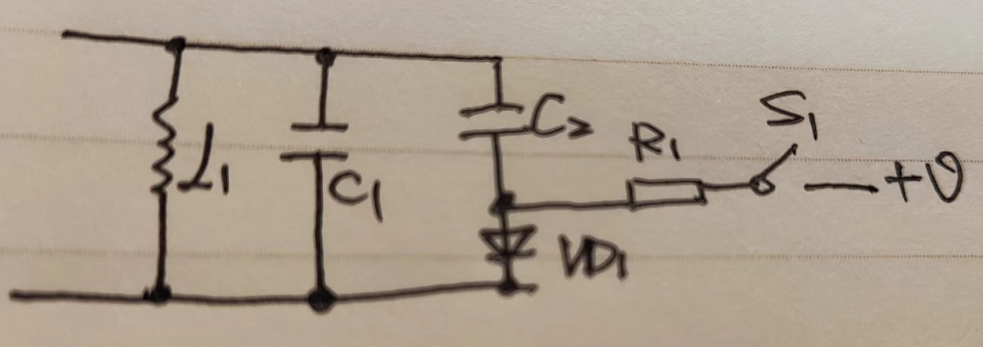

06：開關二極管電路

這是開關二極管電路，電路中的VD1是開關二極管，作用相當是一個開關，用來接通和斷開電容C2。

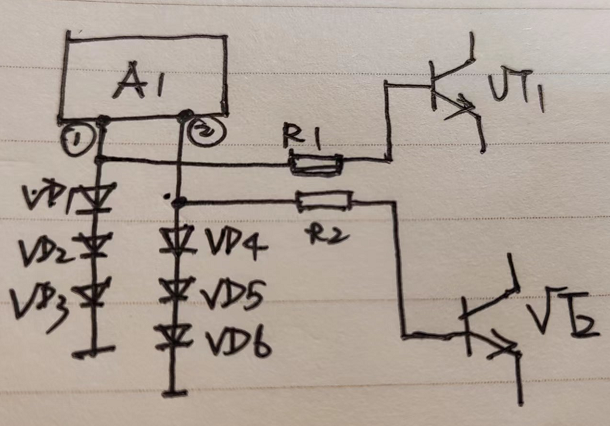

07：二極管限幅電路

電路中的二極管串聯后接在集成電路A1輸出信號引腳與地之間，構成對輸出信號的限幅，防止輸出信號太大而損壞后面的三極管。
