查看有些原理圖的設計時，經?？吹酱恍┬‰娮?，如0Ω，22Ω，33Ω等等，但是也不是一定串。同樣場合有的串，有的不串。這是為什么呢？這里電阻串聯的意義是什么呢？什么時候需要串電阻呢，阻值取多大呢？
關于這個問題，我們先看下網上的一些答案：
有人說：參考設計上推薦的，應該是經驗設計預留，為了后續調試方便。
有人說：為了保護接口，抵抗小能量電壓脈沖，防止信號脈沖損壞接口的。

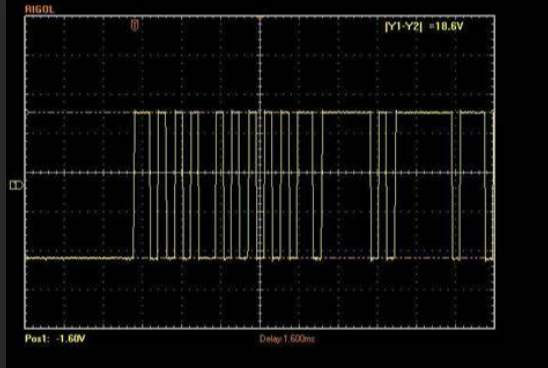

一個串口通訊的提示信號，當接上串口時，因為瞬間的插拔產生了一個很窄的電壓脈沖，如果這個脈沖直接打到GPIO口，很可能打壞芯片，但是串了一個小電阻，很容易把能力給消耗掉。如果脈沖是5mA 5.1V，那么過了30Ω后就是5v左右了。
還有人說：主要是基于阻抗匹配方面的考慮，以達到時序統一，延遲時間，走線電容等不會超過范圍！原因在于LAYOUT時可能走線方面不是很匹配！

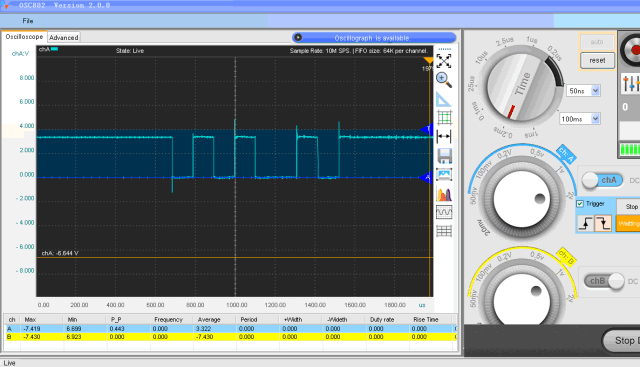

很多時候，高速數字信號傳輸線上會串電阻，目的是解決阻抗匹配問題，阻抗不匹配會導致信號反射、過沖等問題。
電磁波類似光一樣在同一種介質中傳播方向和能量不會衰減，但如果光從一種介質發射到另外一種介質的時候會發生反射和折射現象，那么光到達終端的能量會衰減很多吧。同理高速數字信號從源端向終端傳輸過程中由于連接線或者PCB LAYOUT的原因?qū)е虏糠肿杩共贿B續（比如要求傳輸線阻抗為100歐，但是PCB有的部分是100歐，但是中途打過孔或者線寬發生變化就會引起阻抗的不連續）就會導致信號反射，反射的信號在傳輸線中又會與原信號疊加，信號被干擾了，終端接收這樣的信號解碼會出錯。
一般來講，高速信號接口上串電阻基本就是阻抗匹配作用，一般來說如果LAYOUT比較好此電阻貼0歐沒問題的，如果出現問題，就可以通過改變串連的小電阻來調節信號質量，從而達到消除過沖、振鈴目的。
