在現代電子電路中，穩壓二極管（也稱為齊納二極管）扮演著至關重要的角色。它們以其獨特的電壓穩定特性，在各種電子設備中提供穩定的電壓輸出，從而確保電路的穩定運行。本文將詳細介紹1SMA4734A這款穩壓二極管的主要特性及其應用。

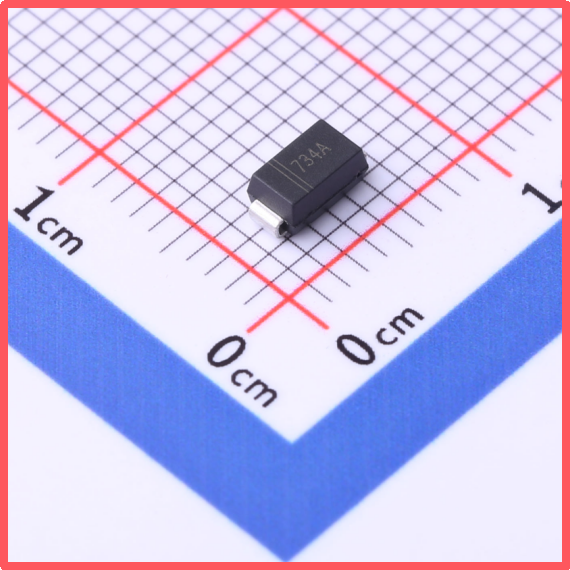

薩科微Slkor穩壓二極管1SMA4734A產品圖

一、薩科微Slkor穩壓二極管1SMA4734A的主要特性

穩壓值（標稱值）：這款穩壓二極管的標稱穩壓值為5.6V，意味著在正常工作條件下，它能夠提供一個相對穩定的5.6V電壓輸出。

穩壓值（范圍）：盡管標稱值為5.6V，但1SMA4734A的穩壓值并不是確定的。它有一個波動范圍，即5.32V~5.92V。這表示在實際應用中，其輸出電壓可能會在這個范圍內輕微波動。

精度：該穩壓二極管的精度為±5%，這意味著其實際輸出電壓與標稱值之間的偏差不會超過5%。這種精度足以滿足大多數電子設備的需求。

功率：1SMA4734A的功率為1W，意味著它能夠承受的[敏感詞]功耗為1W。在選擇和使用時，需要確保電路中的功耗不超過這個值，以防止過熱損壞。

反向電流（Ir）：在2V的反向電壓下，該穩壓二極管的反向電流為10μA。這個參數反映了二極管在反向電壓下的漏電流情況，對于某些需要精確控制電流的電路來說，這個參數非常重要。

阻抗（Zzt）：1SMA4734A的阻抗為5Ω。阻抗是描述電路中電流與電壓之間關系的物理量，對于穩壓二極管來說，阻抗的大小會影響其穩壓性能。

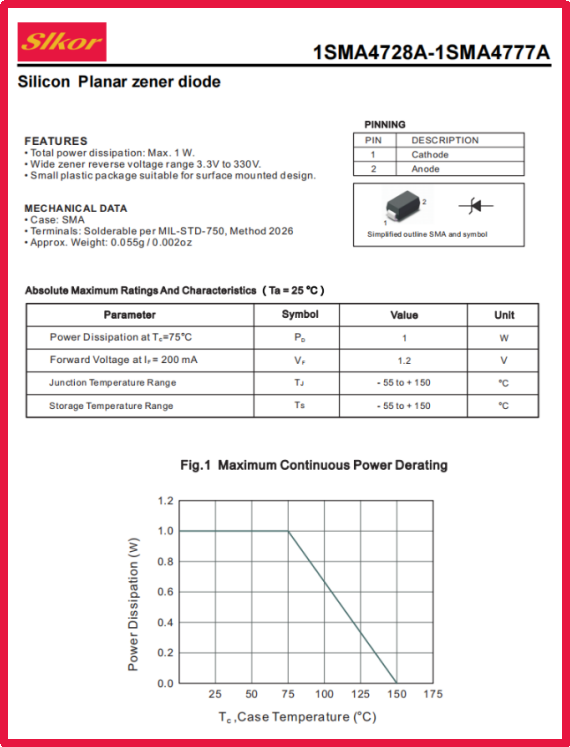

薩科微Slkor穩壓二極管1SMA4734A規格書

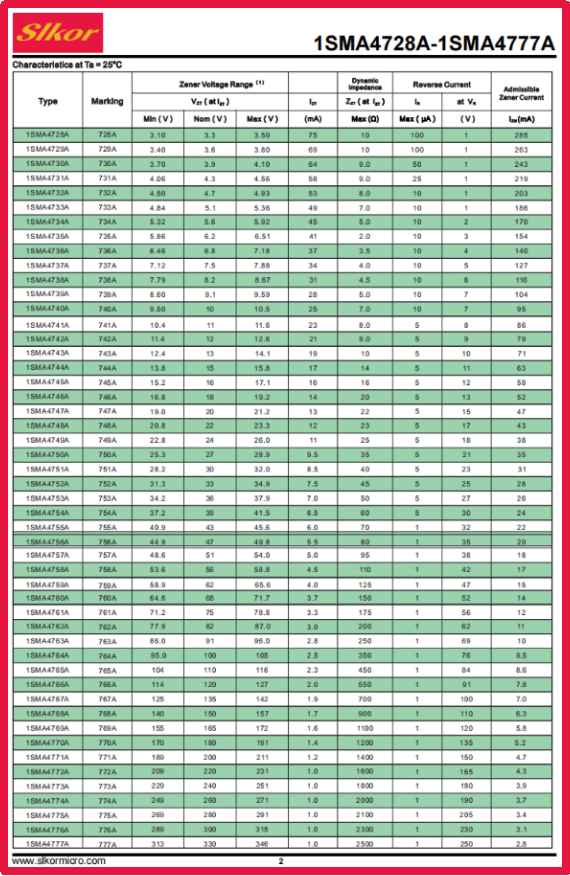

薩科微Slkor穩壓二極管1SMA4734A相關參數

二、薩科微Slkor穩壓二極管1SMA4734A的應用

1SMA4734A由于其穩定的電壓輸出和適中的功率，被廣泛應用于各種電子設備中。以下是一些典型的應用場景：

電源電路：在電源電路中，穩壓二極管可以用來穩定輸出電壓，確保電路中的其他元件能夠正常工作。

參考電壓源：在某些需要精確電壓參考的電路中，穩壓二極管可以作為穩定的電壓源使用。

保護電路：當電路中的電壓超過某個閾值時，穩壓二極管可以通過其反向擊穿特性來保護電路中的其他元件免受損壞。

溫度補償：在某些需要溫度補償?shù)碾娐分校?a target="_blank" title="穩壓二極管" href="http://www.huanghaixing.com/products/VRD.html">穩壓二極管的電壓隨溫度變化的特性可以被用來實現溫度補償。

三、穩壓二極管的工作原理

穩壓二極管，也稱為齊納二極管或反向擊穿二極管，其工作原理基于Zener擊穿效應（或稱為齊納效應）。這一效應描述的是，當二極管的反向電壓增加到一定閾值（即齊納電壓）時，反向電流會急劇增大，但電壓幾乎保持不變。

穩壓二極管通常由硅制成，具有PN結構。在正常工作時，它主要在反向擊穿區域工作。這是一種非破壞性的擊穿，允許電流在較高的反向電壓下通過二極管，同時維持電壓的穩定。這種獨特的電氣特性使得穩壓二極管能夠在電路中發揮穩定電壓的作用。

四、應用與工作原理的關聯

電壓穩定器：穩壓二極管最常見的應用是作為電壓穩定器使用。其工作原理中的Zener擊穿效應使得穩壓二極管能夠提供穩定的電壓輸出，用于保護電路中其他元件不受電壓波動的影響。例如，在電子設備中，穩壓二極管可以保護電路免受電源波動或過壓的損害。

參考電壓源：穩壓二極管的固定電壓輸出可以作為電路中的參考電壓源使用，用于比較或校準其他信號。這一應用同樣基于其穩定的電壓輸出特性。

調節器件：穩壓二極管也可用作調節器件，用于調整電路中的電壓或限制電壓范圍。通過調整穩壓二極管的型號和連接方式，可以實現不同的電壓調節需求。

浪涌保護電路：穩壓二極管在準確的電壓下?lián)舸?，可作為限制或保護元件使用。例如，在電源電路中，當電源電壓超過穩壓二極管的穩壓值時，穩壓二極管會導通，從而保護電路中的其他元件免受過壓損害。

電弧抑制電路：在電感線圈上并聯接入穩壓二極管可以消除開關斷開時產生的電弧。這是因為在電感線圈釋放電磁能時產生的高壓被穩壓二極管吸收，從而消除了電弧。
