薩科微slkor低壓差線性穩壓器介紹與應用

LM317是三端可調制穩壓器集成電路，最初由美國研發設計，如今我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串聯集成穩壓器，它不僅具有固定式三端穩壓電路的最簡單形式，又具備輸出電壓可調特點。

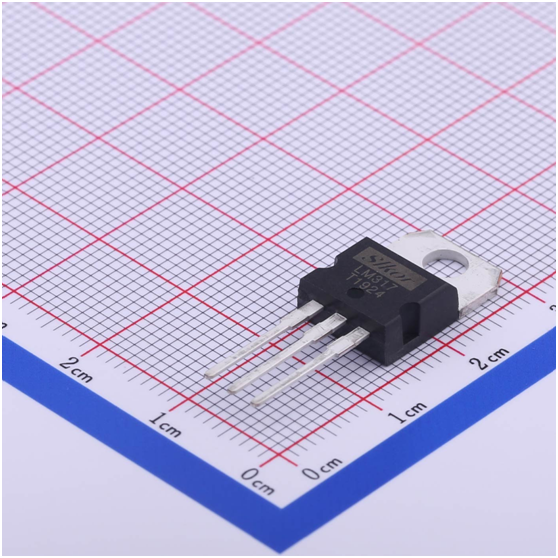

薩科微slkor線性穩壓器LM317產品圖

LM317的內部電路主要由晶體管組成。在芯片內部，通過最后一級的調整管跨接在輸入與輸出端，通過控制調整管的導通程度來調整最終的輸出電壓。這個調整管位于芯片結構框圖的最右邊，跨接在輸入輸出引腳之間。LM317的工作原理類似于串聯穩壓電路。它通過調整內部開關管的導通程度或等效電阻來控制輸出電壓。具體來說，當輸入電壓高于所需輸出電壓時，調整管會導通，使得部分輸入電流通過調整管流回至輸入端，從而實現電壓降低；當輸入電壓低于所需輸出電壓時，調整管會斷開，輸入電流不再流回，從而實現電壓穩定輸出。

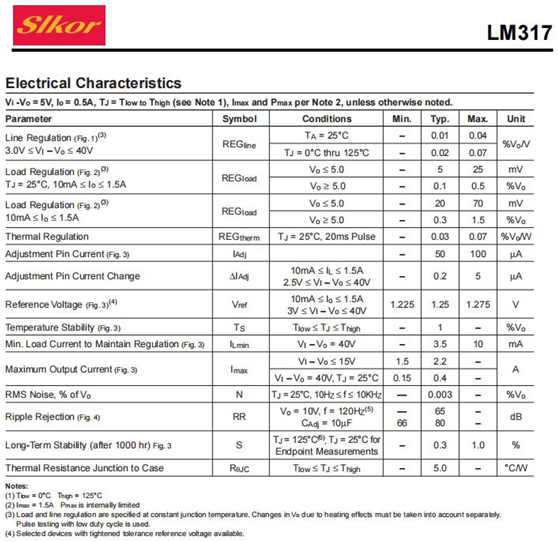

LM317的參數如下：

·VIN(V)：40V

·VOUT(V)：1.2V

·IOUT(A) ：1.5A

·Vdrop(V)：1.25V

·Package：TO-220

由于LM317是線性調壓芯片，它的工作原理是通過調整內部開關管的導通程度或等效電阻來控制輸出電壓。在這個過程中，芯片內部會產生一定的功耗，從而產生發熱。尤其是當輸入電壓與輸出電壓之間的差距較大時，芯片需要消耗更多的電能轉化為熱能，進一步增加了發熱量。為了解決這個問題，采用了外接功率管的方式來擴展輸出電流能力。通過外接功率管，可以使LM317的輸出電流大幅提升，滿足更高功率的需求。

LM317是一款常用的線性穩壓器，主要用于干直流-直流變換電路。線性穩壓器的特點是輸出電流與輸入電流幾乎相同，取決于負載的電流。因此，通過線性穩壓器上輸入電壓與輸出電壓之間的電壓差乘以電流值，可以計算線性穩壓器所消耗的功率。隨著時間的推移，功率會轉化為熱量。為了散發熱量并保持穩壓器的正常工作溫度，需要使用散熱片，并采取絕緣措施與其他電路部分隔離。正確選擇和安裝散熱片可以提高線性穩壓器的性能和可靠性。
